口服液灌装轧盖机各环节工作原理介绍
口服液灌装轧盖机工作步骤:
(1)传动原理:由电机经皮带轮将动力传给减速机蜗轮轴,再由蜗轮轴通过各齿轮,将动力传到拨轮轴及灌装部分和轧盖头。灌装部分、轧盖头及各拨轮同步动作,并通过锥齿轮将动力传到进瓶拨轮装置。
(2)灌装部分的原理:口服液瓶由进瓶大拨轮送至过渡拨轮,再由过渡拨轮送至同步带,由同步带上的镶块拖动瓶子匀速向前运行,灌针在跟踪机构的控制下,插入瓶口,与瓶子同步向前运行,实现跟踪灌装。潜针随着液面的上升而上升,起到消泡作用。
(3)供盖系统:由输盖轨道、理盖头及戴盖机构组成。理盖头采用电磁螺旋振荡原理,将杂乱的盖子理好排队,经换向扭道进入输盖轨道,经过戴盖机构时,由瓶子挂着盖子经过压盖板,使盖子戴正。
(4)轧盖头:口服液瓶戴好盖子进入轧盖头转盘后,已经张开的三把轧刀将以瓶子为中心,随转盘向前转动,在凸轮的控制下压住盖子,这时三把轧刀在锥套的作用下,同时向盖子轧来,轧好后,同时又离开盖子,回到原位。跟踪灌装机构:由伺服电机带动齿轮、齿条运动,从而带动灌针做往复运动。通过调整喷针架与安装架的相对位置,可使灌针准确的插入瓶口中间。

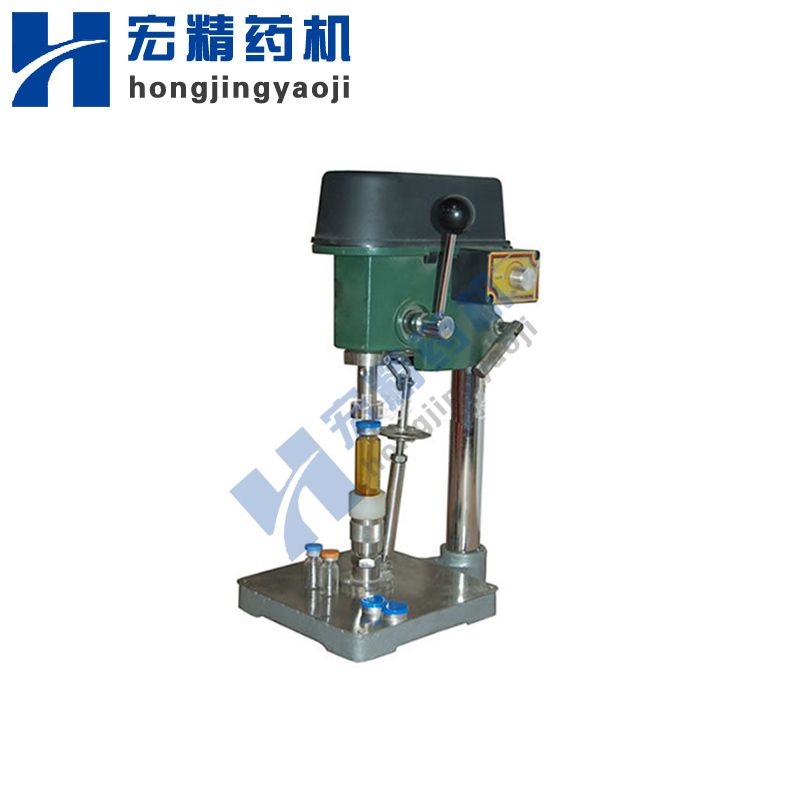

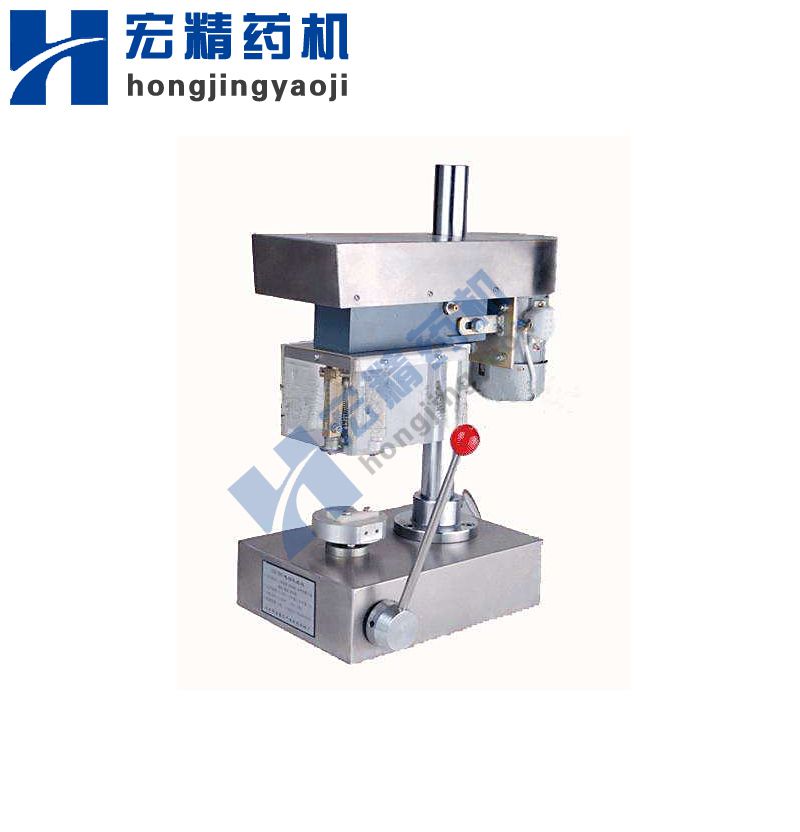

口服液灌装轧盖机作方法,把灌好液体并装上盖子的瓶子放到下托盘上,靠在V型支块上,一手扶住瓶子,另一手将手柄朝后往下拉紧,这时托盘托着瓶子向上抬起,直到瓶盖与轧盖头压紧。当瓶盖与轧盖头压紧后,不停地旋转的三把轧盖刀头旋转数圈后,将瓶盖轧紧。(注)电机必须顺时针运转。将手柄朝前推,使轧好盖的盖子随着托盘回到原位,口服液灌装轧盖机整个操作过程完成,以后每轧一个瓶盖时重复以上的操作即可。轧盖头的调整,该机配有多个轧盖头,可根据不同瓶子盖的大小来选择上轧盖头。正式使用前可用瓶子试一下。盖子轧的不紧,可旋开轧盖头锁紧螺母按逆时针方向旋出上轧盖头,然后锁紧上固定螺母。盖子轧的太紧,有旋切瓶盖现象。可旋开上轧盖头锁紧螺母按顺时针方向旋进上轧盖头,然后锁紧上固定螺母。瓶盖下沿收不紧,可根据实际情况适当调小三个轧刀头的偏心度。如收的太紧,有轧碎瓶子现象,可适当调大三个轧刀头的偏心。
