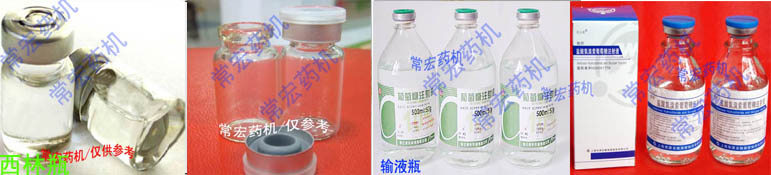

FZH系列液体灌装机,是采用电动、曲柄、国内成熟的技术活塞式结构设计的自动定量液体分装机,适用于医院制剂室、安瓿、眼药水、各种口服液、西林瓶,农药瓶,异型瓶洗发精及各种水剂的定量灌装;同时也可用于各种化学分析试验中的各种液体定量连续加液,特别适用于大、中、小型农药厂的液体分装。是理想的小型灌装设备。
![](/uploadfile/2019/0805/20190805041420901.jpg)
主要技术参数:
型号
|
FZH-10
|
FZH-20
|
FZH-30
|
FZH-100
|
FZH-500
|
灌装范围
|
0.2-10ml
|
5-20ml
|
5-30ml
|
10-100ml
|
50-500ml
|
生产能力
|
40瓶/分
|
30瓶/分
|
35瓶/分
|
30瓶/分
|
20瓶/分
|
精度
|
0.5%
|
0.5%
|
0.5%
|
1%
|
1%
|
电压、功率
|
220V/20W
|
220V/30W
|
220V/30W
|
220V/60W
|
220V/120W
|
尺寸
|
200*145*350mm
|
220*145*355mm
|
220*230*410mm
|
180*300*480mm
|
235*310*580mm
|
重量
|
6kg
|
7kg
|
7kg
|
13kg
|
18kg
|
液体灌装机使用方法
1、机器工作前必须将地线良好接地,再根据不同分装量选择合适的标准注射器。一般分装范围为0.2-1ml时采用1ml注射器;1-5ml时采用5ml注射器;5-10ml时采用10ml注射器;20ml机型,使用20ml玻璃灌肠器;100ml机型,使用100ml玻璃灌肠器,(亦可使用本厂生产的专用不锈钢灌装系统);500ml机型,使用本厂生产的专用不锈钢灌装系统。
2、,将注射器内芯拨出把螺套套于注射器内芯上(注:10ml机型由于注射器直径差别大,还需按其外圆大小选取垫片)并用螺套将其和下底座适当紧固(拆装注射器必须注意清洁)。
3、将上卡箍座套于注射器外套出水口端,将两边螺母适当拧紧(用5ml注射器时将衬套一并套上拧紧,注意拧的太紧,外套管易碎)。注:10ml机型有调节套,20型、100型、500型没有。
4、将装好的注射器内芯、外套装配成一体,至此注液系统装配完毕。
5、将阀门箭头朝上,箭头标记朝外用螺母固定于固定螺钉上。
6、将装配完整的注液系统,,将注液系统组件上、下圆孔,分别对准上、下固定杆,套于轴承上,并使其外端面和轴承面相平。下端装配时,切勿使螺套和曲柄相碰,以防上曲柄旋转时发出不正常响声(正确按装时螺套与曲柄间相隔约1mm),注液系统正确安装后,紧固上、下紧定螺钉。用短胶管将注射器和阀门连接咀相接。进液管道接进水口,出液管道接出水口。为防止进出液管缠绕,将进出液管卡入机壳侧支耳口内。
7、用手拨动曲柄,应能自由转动,否则装配错误,应检查注液系统是否紧固于转动轴承之上。
液体灌装机操作使用视频:
http://player.youku.com/player.php/sid/XMzk4ODg2MDg0/v.swf
液体灌装机灌装量调试
1、首先旋松螺帽然后调节螺杆使下固定杆的位置随之变化。从而注射器的推拉长度也得到改变,达到分装量自由调节之目的。螺杆顺时针调节为增量,反之则减量,当中指针有指示。用5ml针管,看标有5ml一边,用10ml针管看标有10ml一边,20、100、500型直接看标尺、指针定量,但由于各个针管粗细不同,实际分装量有误差,以针管刻度为准,也可在开始分装时用量杯量一下。
2、调节后随即将螺帽旋紧,使下面固定杆与曲柄紧定牢固。
3、旋松螺帽,按不同注射器推拉长度确定上固定杆的正确位置。下边固定杆调好后,转动曲柄使注射器转到上死点后,再将注射器外套管往上提约2mm,以免顶烂针管,再将螺帽旋紧后,方可开机。
4、机器装配无误后打开开关,机器工作时,由曲柄带动注射器上下拉动抽液,调节速度旋钮,选择合适的分装速度,开始正常工作,调节调速器旋钮,顺时针分装速度快,反之速度慢。
液体灌装机故障及维护
1、开机后曲柄不能正常旋转,故障:
A:上固定杆偏下,注射器推液时内外管顶牢,致使曲柄不能旋转,应旋松螺帽①,将上固定杆向上移动适当位置后,将螺帽旋紧。
B:注射器装配时造成内外管之间不清洁而卡牢,需拆下注射器清洗。
C:注液系统末装入轴承部位。使其不能正常工作,必需重装。
2、注液不匀,接头末旋紧,有漏气现象,需进一步旋紧即可。
3、机器旋转正常,但无分装液排出,故障:
A:阀门内有异物需清洗;
B:阀门内上、下两顶针放置错误,(两顶针均尖端朝下,不得装反)。
C:100、500ml型如活塞下端出液口有液体泄漏时,应拆开缸筒更换随机密封圈。注:密封圈用φ65×3.1耐酸耐碱密封圈。
液体灌装机消毒方法及冲洗
1、旋松上、下紧定螺钉,拆下注液系统进行整体消毒,或拆卸分别进行消毒清洗。
2、将进液管置于清洗液中开机清洗。
3、500ml机型在实际灌装中可能有误差,在正式灌装前用量筒量准为止。
4、灌装机用轴承型号:10型、1000087、20型、100型、1000088、500型、6001-ZZ。
5、灌装机用针管,10型用标准5ml或10ml注射器,20型用20ml玻璃灌装器,100型用100ml玻璃灌装器
